ARM Cortex-A 系列处理器是基于 ARM v7 架构的一类高性能处理器，广泛应用于智能手机、平板电脑、嵌入式系统及其他数字设备中。了解 ARM Cortex-A 内核寄存器组至关重要，这些寄存器承担着数据存储、指令执行和状态管理等关键功能。本文将详细介绍 ARM Cortex-A 的内核寄存器，特别是通用寄存器、程序计数器及程序状态寄存器，并配以插图以助理解。
1. ARM Cortex-A 处理器概述
ARM Cortex-A 处理器以其高效能和极佳的能耗比著称，广泛应用于各类现代设备。ARM 架构支持多种执行模式，如用户模式（user mode）和特权模式（privileged mode），以满足不同应用的需求。内核寄存器组则是 ARM 架构中最基本也是最重要的组成部分，直接影响程序执行的效率和稳定性。
2. 32 位通用寄存器详解

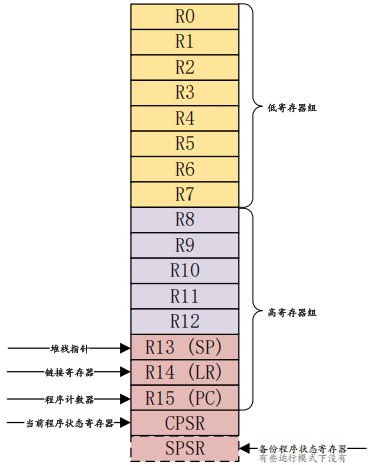

ARM 架构提供了 16 个 32 位的通用寄存器，编号从 R0 到 R15。它们可以分为三类：
- R0 至 R12: 通用寄存器。
- R13: 堆栈指针 (SP)。
- R14: 链接寄存器 (LR)。
- R15: 程序计数器 (PC)。
2.1 R0 到 R12 寄存器
R0 到 R12 寄存器用于临时数据存储和计算，它们的特点如下：
- 通用性: 可用于存储操作数及计算结果，支持多种数据操作。
- 高速访问: 相较于内存，寄存器的访问速度更快，能有效提高程序执行效率。
- 调用约定: 在函数调用过程中，通常将前 4 个寄存器（R0-R3）用于传递参数，R0 用于存储返回值。
示意图：R0 至 R12 寄存器示意图
| R0 | R1 | R2 | R3 |
|---------|--------|--------|--------|
| R4 | R5 | R6 | R7 |
|---------|--------|--------|--------|
| R8 | R9 | R10 | R11 |
|---------|--------|--------|--------|
| R12 | R13 (SP) | R14 (LR) | R15 (PC) |
2.2 R13 寄存器（SP）
R13 寄存器通常称为堆栈指针（SP），指向当前线程的堆栈顶端。堆栈用于保存局部变量、返回地址以及调用上下文。
- 堆栈管理:
- 在进入函数时，SP 会向下移动以分配堆栈空间。
- 退出函数时，SP 会向上移动以释放空间。
堆栈操作示意图：
+---------------+
| 返回地址 | <- SP（栈顶）
+---------------+
| 局部变量 |
+---------------+
| 旧的SP |
+---------------+
| ... |
+---------------+
2.3 R14 寄存器（LR）
R14 寄存器被称为链接寄存器（LR），用于存储函数调用返回的地址。
- 返回地址存储: 当函数被调用时，返回地址会存储在 LR 中，以便在函数结束后正确返回。
- 递归支持: 在递归调用中，LR 的值可能会被覆盖，需要通过堆栈保留每次调用的返回地址。
链接寄存器使用示意图：
调用 A 函数
|
+---> A 函数
| |
| +---> 执行代码
| |
| +---> 返回到 LR（指向 B 函数的地址）
|
+---> B 函数（返回到 A 函数）
2.4 R15 寄存器（PC）
R15 寄存器即程序计数器（PC），指向当前正在执行的指令的地址。其状态直接影响执行效率与控制流程。
- 执行流控制: 更改 PC 的值可以实现跳转、子程序调用等操作。
- 流水线处理: 由于 ARM 处理器采用流水线设计，PC 的指向通常比实际执行的指令提前一条。
程序计数器示意图：
| 当前指令 |
|---------------|
| 下一条指令 | <- PC（指向下一条指令）
3. 状态寄存器
3.1 当前程序状态寄存器（CPSR）
当前程序状态寄存器 (CPSR) 保存 ARM 处理器的当前状态，包括以下重要信息：
- 条件标志: 包含零标志（Z）、负标志（N）、溢出标志（V）和进位标志（C）。这些标志用于指示运算结果。
- 控制位:
- 指示处理器当前的模式（用户模式、特权模式等）。
- 管理中断的使能与禁用状态。
CPSR 状态表示示意图：
+------------+-------------------------+
| 标志 | 控制位 |
+------------+-------------------------+
| Z | N | C | V | 模式 | 中断使能 |
+------------+-------------------------+
3.2 备份程序状态寄存器（SPSR）
备份程序状态寄存器 (SPSR) 用于保存当前 CPSR 的状态，特别是在异常或中断发生时。
- 上下文保存: 在进入中断处理程序时，当前 CPSR 的值将被保存到 SPSR，以便处理完成后能够恢复。
- 中断恢复: 完成中断处理后，可以使用 SPSR 中的状态信息恢复原始的 CPSR，确保系统状态一致。
SPSR 使用示意图：
+---------------+
| SPSR 保存的 CPSR |
+---------------+
| 恢复 CPSR |
+---------------+
4. ARM 寄存器的应用示例
以下是几个具体的汇编代码示例，以帮助理解如何在实际应用中使用 ARM 寄存器。
4.1 函数调用示例
以下是一个简单的 ARM 汇编语言示例，用于演示函数调用过程。
; 示例函数：计算两个数的和
ADD R0, R1, R2 ; 将 R1 和 R2 的值相加，结果存储在 R0
BX LR ; 从链接寄存器 LR 返回
在这个示例中：
- R1 和 R2 中存储加数，操作结果存储在 R0 中。
- 通过
BX LR指令返回到调用函数。
4.2 中断处理示例
在中断处理示例中，当前状态被保存至 SPSR，以备后续恢复。
IRQ_Handler:
MRS R0, CPSR ; 将 CPSR 的值移动到 R0
STR R0, [SP] ; 将 CPSR 值保存至堆栈
; 在这里添加中断处理代码
LDR R0, [SP] ; 从堆栈恢复 CPSR
MSR CPSR, R0 ; 恢复 CPSR
SUBS PC, LR, #4 ; 恢复程序计数器，返回到中断之前的状态
4.3 示例应用总结
- 效率提高: 使用寄存器比内存访问速度快很多，合理使用寄存器可以显著提高程序性能。
- 状态管理: CPSR 和 SPSR 的合理使用可以有效管理错误和异常，提高系统稳定性。
5. 结论
在 ARM Cortex-A 处理器中，内核寄存器是执行高效编程和数据处理的关键组成部分。本文对 ARM Cortex-A 的内核寄存器组进行了深入分析，特别是对通用寄存器 R0 至 R12、堆栈指针 R13、链接寄存器 R14、程序计数器 R15，以及当前程序状态寄存器 CPSR 和备份程序状态寄存器 SPSR 的详细阐述。这些寄存器不仅影响程序执行的效率，也直接关系到系统的稳定性和响应能力。
通过这些知识，开发者能够在应用开发中更加灵活地运用 ARM Cortex-A 的潜力，从而编写出高效、稳定的嵌入式应用程序。希望本文的讲解能为您在 ARM 开发中提供有价值的参考和指导。
