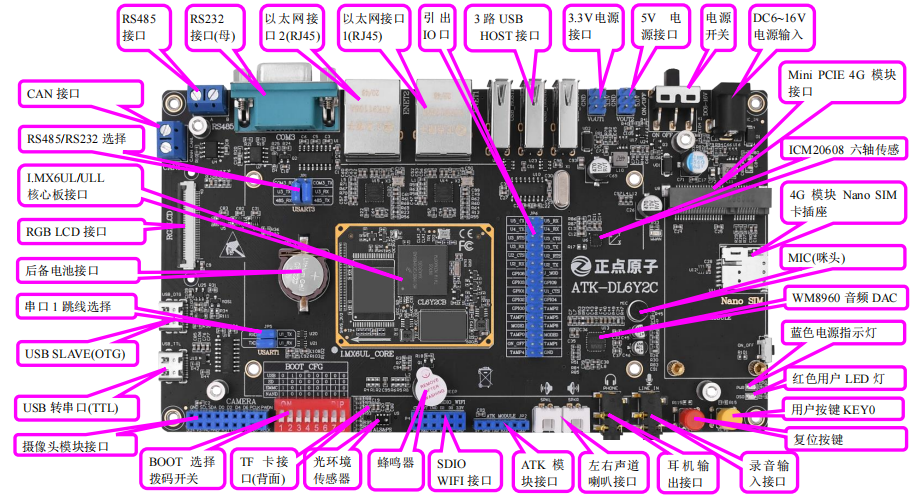

I.MX6U-ALPHA 开发板硬件资源详解


I.MX6U-ALPHA 开发板是一款基于 NXP i.MX6ULL 处理器的嵌入式开发平台，广泛应用于物联网、工业控制、智能家居等领域。本文将详细介绍该开发板的硬件资源，并对每种资源进行深入拓展，帮助开发者更好地理解和使用该开发板。

1. 核心板资源

1.1 蓝色电源指示灯

  • 功能：指示开发板的电源状态，供电正常时常亮。
  • 拓展：
    • 电源指示灯是硬件调试的重要工具，通过观察其状态可以快速判断开发板是否正常供电。
    • 如果指示灯不亮，可能的原因包括电源适配器故障、电源接口接触不良或开发板内部短路等。
    • 在实际开发中，可以通过测量电源引脚的电压来进一步排查问题。

1.2 8GB eMMC

  • 功能：用于存储操作系统、应用程序和用户数据。
  • 拓展：
    • eMMC 集成了 NAND Flash 和控制器，具有高可靠性和易用性，适合嵌入式设备的存储需求。
    • eMMC 的读写速度比传统的 SD 卡更快，且寿命更长。
    • 在实际应用中，eMMC 通常用于存储 Linux 内核、文件系统和用户数据。
    • 开发者可以通过工具（如 mmc-utils）对 eMMC 进行分区和格式化。

1.3 24MHz 无源晶振

  • 功能：为系统提供主时钟信号。
  • 拓展：
    • 晶振的稳定性直接影响系统的运行，24MHz 是 i.MX6ULL 的典型工作频率。
    • 无源晶振需要外部电路（如负载电容）来起振，设计时需注意匹配电路。
    • 在实际开发中，如果系统无法启动，可以检查晶振是否正常工作。

1.4 I.MX6ULL 主控芯片

  • 功能：开发板的核心处理器，基于 ARM Cortex-A7 架构。
  • 拓展：
    • i.MX6ULL 具有低功耗和高性能的特点，适合嵌入式应用。
    • 支持多种外设接口，如 Ethernet、USB、CAN、I2C、SPI 等。
    • 在实际开发中，可以通过配置寄存器来控制外设的工作模式。
    • i.MX6ULL 还支持硬件加密和安全启动功能，适合安全敏感的应用。

1.5 512MB DDR3L

  • 功能：作为系统内存，用于运行操作系统和应用程序。
  • 拓展：
    • DDR3L 是低功耗版本的 DDR3，适合电池供电设备。
    • 在实际开发中，可以通过工具（如 memtester）测试内存的稳定性。
    • 如果系统运行不稳定，可以检查内存的焊接和配置是否正确。

1.6 32.768KHz 无源晶振

  • 功能：为实时时钟（RTC）提供时钟信号。
  • 拓展：
    • RTC 用于记录时间和日期，32.768KHz 是 RTC 的典型频率。
    • 在实际开发中，可以通过配置 RTC 寄存器来设置时间和日期。
    • 如果 RTC 不工作，可以检查晶振是否正常起振。

2. 外设接口

2.1 CAN 接口

  • 功能：用于 CAN 总线通信，支持工业控制、汽车电子等应用。
  • 拓展：
    • CAN 总线具有高可靠性和抗干扰能力，适合恶劣环境下的通信。
    • 在实际开发中，可以使用工具（如 candump 和 cansend）测试 CAN 通信。
    • 如果通信不正常，可以检查 CANH 和 CANL 的连接是否正确。

2.2 RS232/485 选择接口

  • 功能：通过跳线帽选择 RS232 或 RS485 通信模式。
  • 拓展：
    • RS232 适合短距离通信，RS485 适合长距离和多设备通信。
    • 在实际开发中，可以使用工具（如 minicom）测试串口通信。
    • 如果通信不正常，可以检查跳线帽的设置是否正确。

2.3 RGB LCD 接口

  • 功能：连接 RGB LCD 显示屏，支持触摸屏功能。
  • 拓展：
    • RGB888 格式支持 1677 万色，适合图形界面显示。
    • 在实际开发中，可以通过配置 LCD 控制器寄存器来设置分辨率和时序。
    • 如果显示不正常，可以检查 LCD 的连接和配置是否正确。

2.4 后备电池接口

  • 功能：为 RTC 和 SNVS 区域提供备用电源。
  • 拓展：
    • 在断电时保持时间和关键数据的存储。
    • 在实际开发中，可以使用纽扣电池或超级电容作为后备电源。
    • 如果 RTC 不工作，可以检查后备电源的电压是否正常。

2.5 USB HOST(OTG)

  • 功能：支持 USB 主机功能，连接 U 盘、鼠标、键盘等设备。
  • 拓展：
    • USB OTG 支持主机和设备模式切换，适合多种应用场景。
    • 在实际开发中，可以使用工具（如 lsusb）查看连接的 USB 设备。
    • 如果设备无法识别，可以检查 USB 接口的供电是否正常。

2.6 USB 串口/串口 1

  • 功能：通过 USB 转串口芯片（CH340C）实现串口通信。
  • 拓展：
    • USB 串口简化了调试过程，适合没有串口的电脑。
    • 在实际开发中，可以使用工具（如 minicom）测试串口通信。
    • 如果通信不正常，可以检查 USB 转串口芯片的驱动是否安装。

2.7 USB SLAVE(OTG)

  • 功能：支持 USB 设备功能，与电脑进行 USB 通信。
  • 拓展：
    • Type-C 接口提供了更高的兼容性和便利性。
    • 在实际开发中，可以使用工具（如 adb）进行 USB 调试。
    • 如果通信不正常，可以检查 USB 接口的连接是否正常。

2.8 摄像头模块接口

  • 功能：连接摄像头模块，支持图像采集。
  • 拓展：
    • 适用于视频监控、图像识别等应用。
    • 在实际开发中，可以使用工具（如 v4l2-ctl）测试摄像头。
    • 如果图像采集不正常，可以检查摄像头的连接和配置是否正确。

2.9 TF 卡接口

  • 功能：支持 TF 卡，用于扩展存储容量。
  • 拓展：
    • TF 卡适合存储大容量数据，如日志、媒体文件等。
    • 在实际开发中，可以使用工具（如 fdisk）对 TF 卡进行分区和格式化。
    • 如果 TF 卡无法识别，可以检查 TF 卡座的接触是否良好。

3. 传感器与扩展接口

3.1 光环境传感器

  • 功能：检测环境光强度、接近距离和红外信号。
  • 拓展：
    • 适用于自动背光控制、接近检测等应用。
    • 在实际开发中，可以通过 I2C 接口读取传感器的数据。
    • 如果传感器不工作，可以检查 I2C 总线的连接是否正常。

3.2 蜂鸣器

  • 功能：通过高低电平控制蜂鸣器的开关。
  • 拓展：
    • 用于报警提示、用户反馈等场景。
    • 在实际开发中，可以通过 GPIO 控制蜂鸣器的鸣叫频率。
    • 如果蜂鸣器不工作，可以检查 GPIO 的配置是否正确。

3.3 SDIO WIFI 接口

  • 功能：连接 SDIO WIFI 模块，实现无线网络连接。
  • 拓展：
    • WIFI 模块适合物联网设备的无线通信。
    • 在实际开发中，可以使用工具（如 iwconfig）配置 WIFI 网络。
    • 如果 WIFI 无法连接，可以检查 WIFI 模块的驱动是否安装。

3.4 ATK 模块接口

  • 功能：支持正点原子的多种扩展模块，如 GPS、蓝牙等。
  • 拓展：
    • 模块化设计提高了开发板的扩展性和灵活性。
    • 在实际开发中，可以通过 SPI 或 I2C 接口与扩展模块通信。
    • 如果模块不工作，可以检查接口的连接和配置是否正确。

3.5 左右声道喇叭接口

  • 功能：连接左右声道喇叭，支持音频播放。
  • 拓展：
    • WM8960 音频解码芯片提供了高质量的音频输出。
    • 在实际开发中，可以使用工具（如 aplay）测试音频播放。
    • 如果音频输出不正常，可以检查音频接口的连接是否正常。

3.6 耳机输出接口

  • 功能：连接耳机，支持音频输出。
  • 拓展：
    • 支持耳机插入检测，自动切换音频输出设备。
    • 在实际开发中，可以使用工具（如 alsamixer）调整音量。
    • 如果耳机无法输出音频，可以检查音频接口的连接是否正常。

3.7 录音输入接口

  • 功能：连接外部录音设备，支持立体声录音。
  • 拓展：
    • 适用于语音识别、录音等应用。
    • 在实际开发中，可以使用工具（如 arecord）测试录音功能。
    • 如果录音不正常，可以检查录音接口的连接是否正常。

3.8 ICM20608 六轴传感器

  • 功能：集成三轴加速度计和三轴陀螺仪，用于姿态测量。
  • 拓展：
    • 适用于无人机、平衡车等需要姿态检测的设备。
    • 在实际开发中，可以通过 SPI 接口读取传感器的数据。
    • 如果传感器不工作，可以检查 SPI 总线的连接是否正常。

3.9 Mini PCIE 4G 接口

  • 功能：连接 4G 模块，实现移动网络连接。
  • 拓展：
    • 适合无 WIFI 或网线的场景，提供稳定的网络连接。
    • 在实际开发中，可以使用工具（如 mmcli）配置 4G 网络。
    • 如果 4G 无法连接，可以检查 4G 模块的驱动是否安装。

4. 电源与调试接口

4.1 DC6~16V 电源输入

  • 功能：为开发板提供外部电源。
  • 拓展：
    • 宽电压输入范围提高了电源适配的灵活性。
    • 在实际开发中，可以使用万用表测量电源引脚的电压。
    • 如果电源不正常，可以检查电源适配器的输出电压是否正常。

4.2 电源开关

  • 功能：控制开发板的电源开关。
  • 拓展：
    • 方便开发板的电源管理，延长设备寿命。
    • 在实际开发中，可以通过电源开关快速重启开发板。
    • 如果电源开关不工作，可以检查开关的接触是否良好。

4.3 5V 电源输入/输出

  • 功能：提供 5V 电源输出或输入。
  • 拓展：
    • 适合为外部设备供电或从外部电源获取电力。
    • 在实际开发中，可以使用万用表测量 5V 引脚的电压。
    • 如果 5V 电源不正常，可以检查电源引脚的连接是否正常。

4.4 3.3V 电源输入/输出

  • 功能：提供 3.3V 电源输出或输入。
  • 拓展：
    • 适合为低功耗设备供电。
    • 在实际开发中，可以使用万用表测量 3.3V 引脚的电压。
    • 如果 3.3V 电源不正常，可以检查电源引脚的连接是否正常。

5. 网络与通信接口

5.1 以太网接口 1(RJ45)

  • 功能：支持 10/100M 以太网通信。
  • 拓展：
    • 适合需要稳定网络连接的场景。
    • 在实际开发中，可以使用工具（如 ifconfig）配置网络接口。
    • 如果网络无法连接，可以检查网线的连接是否正常。

5.2 以太网接口 2(RJ45)

  • 功能：第二个以太网接口，扩展网络连接能力。
  • 拓展：
    • 适合多网络接口的应用，如网关设备。
    • 在实际开发中，可以使用工具（如 route）配置路由表。
    • 如果网络无法连接，可以检查网线的连接是否正常。

5.3 RS232 接口（母）

  • 功能：支持 RS232 串口通信。
  • 拓展：
    • 适合与老式设备或工业设备通信。
    • 在实际开发中，可以使用工具（如 minicom）测试串口通信。
    • 如果通信不正常，可以检查串口线的连接是否正常。

5.4 RS485 接口

  • 功能：支持 RS485 总线通信。
  • 拓展：
    • 适合长距离和多设备通信，具有高抗干扰能力。
    • 在实际开发中，可以使用工具（如 rs485test）测试 RS485 通信。
    • 如果通信不正常，可以检查 A 和 B 线的连接是否正确。

6. 用户交互接口

6.1 复位按键

  • 功能：复位开发板和 LCD 显示屏。
  • 拓展：
    • 方便硬件调试和系统重启。
    • 在实际开发中，可以通过复位按键快速重启系统。
    • 如果复位按键不工作，可以检查按键的接触是否良好。

6.2 用户按键 KEY

  • 功能：提供用户输入功能。
  • 拓展：
    • 适合作为功能键或调试键使用。
    • 在实际开发中，可以通过 GPIO 读取按键的状态。
    • 如果按键不工作，可以检查 GPIO 的配置是否正确。

6.3 红色用户 LED 灯

  • 功能：用户可编程控制的 LED 灯。
  • 拓展：
    • 用于指示程序状态或调试信息。
    • 在实际开发中，可以通过 GPIO 控制 LED 的亮灭。
    • 如果 LED 不工作，可以检查 GPIO 的配置是否正确。

总结

I.MX6U-ALPHA 开发板集成了丰富的硬件资源，涵盖了存储、通信、传感器、电源管理等多个方面，适合多种嵌入式应用场景。通过本文的详细介绍和拓展，开发者可以更好地理解和使用该开发板，快速实现项目开发。
