I.MX6U 核心板硬件资源详解

I.MX6U 核心板是一款基于 NXP i.MX6ULL 处理器的嵌入式开发平台，广泛应用于物联网、工业控制、智能家居等领域。本文将详细介绍该核心板的硬件资源，帮助开发者更好地理解和使用该平台。

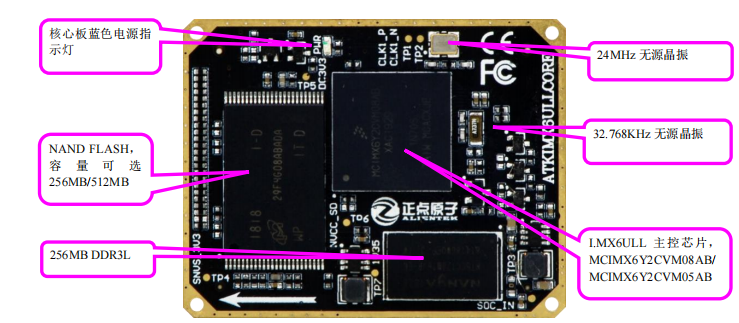

1. 核心板电源指示灯

• 功能：指示核心板的电源状态，供电正常时常亮。
• 特点：
  • 采用蓝色 LED 灯，直观显示电源状态。
  • 如果指示灯不亮，可能的原因包括电源适配器故障、电源接口接触不良或核心板内部短路等。
• 应用：在硬件调试中，电源指示灯是判断核心板是否正常供电的重要工具。

2. NAND/EMMC 存储芯片

• 功能：用于存储操作系统、应用程序和用户数据。
• 型号与容量：
  • NAND 版本：
    • 256MB：MT29F2G08ABAEAWP-IT。
    • 512MB：MT29F4G08ABADAWP-IT。
  • EMMC 版本：8GB，型号为 KLM8G1GET。
• 特点：
  • NAND Flash 和 eMMC 均支持工业级温度范围，适合恶劣环境。
  • eMMC 集成了 NAND Flash 和控制器，具有高可靠性和易用性。
• 应用：适用于嵌入式设备的存储需求，如 Linux 内核、文件系统和用户数据。

3. DDR3L 芯片

• 功能：作为系统内存，用于运行操作系统和应用程序。
• 型号与容量：
  • NAND 版本：256MB，型号为 NT5CC128M16JR-EK。
  • EMMC 版本：512MB，型号为 NT5CC256M16EP-EK。
• 特点：
  • DDR3L 是低功耗版本的 DDR3，适合电池供电设备。
  • 512MB 容量适合 UI 开发和复杂应用。
• 应用：适用于嵌入式系统的内存需求，如运行 Linux 系统和应用程序。

4. CPU

• 型号：MCIMX6Y2CVM08AB。
• 主频：800MHz（实际 792MHz）。
• 架构：ARM Cortex-A7。
• 缓存：
  • 32KB L1 指令 Cache。
  • 32KB L1 数据 Cache。
  • 128KB L2 Cache。
• 浮点单元：支持硬件浮点（FPU），架构为 VFPv4-D32。
• 外设接口：
  • 1 个 RGB LCD 接口。
  • 2 个 CAN 接口。
  • 2 个 10M/100M 网络接口。
  • 2 个 USB OTG 接口（USB2.0）。
  • 2 路 ADC。
  • 8 个串口。
  • 3 个 SAI。
  • 4 个定时器。
  • 8 路 PWM。
  • 4 路 I2C 接口。
  • 4 路 SPI 接口。
  • 1 路 CSI 摄像头接口。
  • 2 个 USDHC 接口，支持 SD 卡和 eMMC。
  • 1 个外部存储接口。
  • 支持 16 位 LPDDR2-800、DDR3-800 和 DDR3L-800。
  • 支持 8 位 MLC/SLC NAND Flash。
  • 124 个通用 IO 口。
• 应用：适用于多种嵌入式应用场景，如工业控制、物联网设备、消费电子等。

5. 32.768KHz 晶振

• 功能：为实时时钟（RTC）提供时钟信号。
• 特点：
  • 无源晶振，需要外部电路（如负载电容）来起振。
  • 32.768KHz 是 RTC 的典型频率。
• 应用：用于记录时间和日期，适合需要时间跟踪的应用场景。

6. 24MHz 晶振

• 功能：为系统提供主时钟信号。
• 特点：
  • 无源晶振，需要外部电路（如负载电容）来起振。
  • 24MHz 是 i.MX6ULL 的典型工作频率。
• 应用：用于系统时钟，确保处理器和外设的正常运行。

7. 核心板接口

• 类型：2*30 的板对板端子（3710M 母座）。
• 数量：总共引出了 104 个 IO。
• 特点：
  • 通过接口与底板对接，实现功能扩展。
  • 支持多种外设连接，如 LCD、摄像头、传感器等。
• 应用：适用于多种嵌入式开发场景，提供灵活的扩展能力。

总结

I.MX6U 核心板集成了丰富的硬件资源，包括高性能的 ARM Cortex-A7 处理器、大容量存储、低功耗 DDR3L 内存和多种外设接口，适合多种嵌入式应用场景。通过本文的详细介绍，开发者可以更好地理解和使用该核心板，快速实现项目开发。无论是工业控制、物联网设备还是消费电子，I.MX6U 核心板都能提供强大的支持。
